CSVTB10CR VP15TZ
Produktnummer:
MICSVTB10CR VP15TZ
Produktinformationen "CSVTB10CR VP15TZ"
turning_inserts |
||
---|---|---|

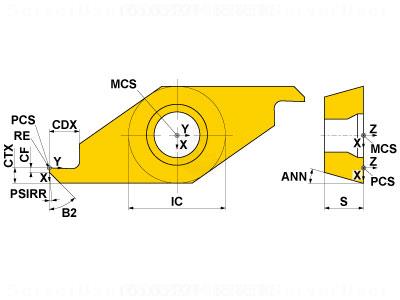

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J21 | Identifizierende Bestellnummer | CSVTB10CR VP15TZ |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-77 |
BLD | Bildkennung | 4 |
A1 | Profilform | 4 - Profilform 4 |
A2 | Stechbreite, Nennmaß | 1 mm |
A8 | Profiltiefe | 2.5 mm |
B1 | Hauptschneidenwinkel rechts | 2 Grad |
C6 | Eckenradius links | 0 mm |
DIM | Indikator für Maßsystem | 6 |
E1 | Normalfreiwinkel, Hauptschneide | 7 Grad |
E7 | Schneidkörperführung | R - Rechts |
G3 | Eingeschriebener Kreis | 6.35 mm |
G7 | Schneidkantenhöhe | 2.38 mm |
H3 | Schneidstoffbezeichnung des Herstellers | VP15TZ |
Has3D | Generierte 3D Grafik | 0 |
