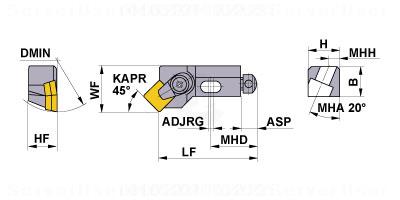

CSSPR10CA09
Produktnummer:
MICSSPR10CA09
Produktinformationen "CSSPR10CA09"
ISO Kassette zum Drehen CSSP...CA |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | CSSPR10CA09 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 6 |
| A19 | Schneidkantenlänge | 9 mm |
| A2 | Funktionsbreite | 14 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
| A3 | Funktionslänge | 44 mm |
| A4 | Funktionshöhe | 10 mm |
| B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
| B5 | Gesamtlänge | 44 mm |
| BLDA | Bildkennung Pos. A | 2 |
| C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
| C2 | Aufnahmegröße, maschinenseitig | 010R |
| C4 | Schafthöhe | 12.5 mm |
| C8 | Schaftbreite | 11 mm |
| D1A | Eckenradius Pos. A | 0.8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 75 Grad |
| E3 | Eckenwinkel Schneidplatte | 90 Grad |
| F1 | Schneidrichtung | R - rechts |
| G4 | Abstand Bohrung 1 | 20 mm |
| G8 | Höhe Befestigungsbohrung | 5 mm |
| G9 | Verstellbereich | 2 mm |
| J11 | Bezeichnung nach Norm | CSSPR10CA09 |
| J42 | Bezeichnung Schneidplatte | SPGN090308 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
