CSKPR16CA12
Produktnummer:
MICSKPR16CA12
Produktinformationen "CSKPR16CA12"

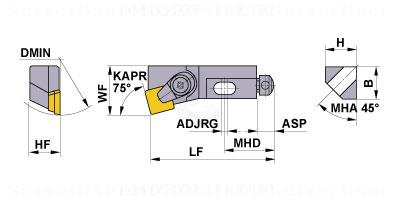

ISO Kassette zum Drehen CSKP...CA |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | CSKPR16CA12 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 6 |
| A19 | Schneidkantenlänge | 12 mm |
| A2 | Funktionsbreite | 25 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
| A3 | Funktionslänge | 63 mm |
| A4 | Funktionshöhe | 16 mm |
| B3A | Eingeschriebener Kreis Pos. A | 12.7 mm |
| BLDA | Bildkennung Pos. A | 2 |
| C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
| C2 | Aufnahmegröße, maschinenseitig | 012R |
| C4 | Schafthöhe | 15.5 mm |
| C8 | Schaftbreite | 16 mm |
| D1A | Eckenradius Pos. A | 0.8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 75 Grad |
| E3 | Eckenwinkel Schneidplatte | 90 Grad |
| E6 | Rückspanwinkel | 0 Grad |
| E7 | Seitenspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| G9 | Verstellbereich | 2 mm |
| J11 | Bezeichnung nach Norm | CSKPR16CA12 |
| J42 | Bezeichnung Schneidplatte | SPGN120308 |
| J7 | Datenträger | 0 - ohne Datenchip |
