CSKPR10CA09
Produktnummer:
MICSKPR10CA09
Produktinformationen "CSKPR10CA09"

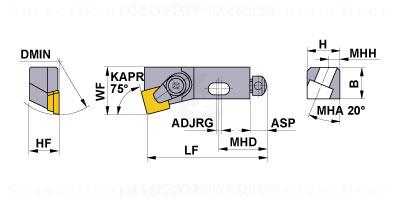

ISO Kassette zum Drehen CSKP...CA |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J21 | Identifizierende Bestellnummer | CSKPR10CA09 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-175 |
BLD | Bildkennung | 6 |
A19 | Schneidkantenlänge | 9 mm |
A2 | Funktionsbreite | 14 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
A3 | Funktionslänge | 50 mm |
A4 | Funktionshöhe | 10 mm |
B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
B5 | Gesamtlänge | 50 mm |
BLDA | Bildkennung Pos. A | 2 |
C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
C2 | Aufnahmegröße, maschinenseitig | 010R |
C4 | Schafthöhe | 12.5 mm |
C8 | Schaftbreite | 11 mm |
D1A | Eckenradius Pos. A | 0.8 mm |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 75 Grad |
E3 | Eckenwinkel Schneidplatte | 90 Grad |
F1 | Schneidrichtung | R - rechts |
G4 | Abstand Bohrung 1 | 20 mm |
G8 | Höhe Befestigungsbohrung | 5 mm |
G9 | Verstellbereich | 2 mm |
J11 | Bezeichnung nach Norm | CSKPR10CA09 |
J42 | Bezeichnung Schneidplatte | SPGN090308 |
J7 | Datenträger | 0 - ohne Datenchip |
