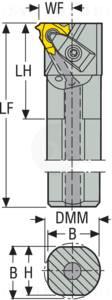

CNL0017514-27AHD
Produktnummer:
SOCNL0017514-27AHD
Produktinformationen "CNL0017514-27AHD"
CNL0017514-27AHD |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02562813 |
| J21 | Identifizierende Bestellnummer | CNL0017514-27AHD |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 3 |
| A2 | Funktionsbreite | 29.2 mm |
| A3 | Funktionslänge | 350 mm |
| A6 | Bohrungsdurchmesser min. | 55.88 mm |
| B1 | Kopflänge | 61 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0444 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 44.45 mm |
| C4 | Schafthöhe | 40.4 mm |
| C5 | Schaftbreite | 42.6 mm |
| D7 | Masse (Gewicht) | 3.74 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | L - links |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J42 | Bezeichnung Schneidplatte | ISO_SO$$NL27L |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
