CNL001008-16AHD
Produktnummer:
SOCNL001008-16AHD
Produktinformationen "CNL001008-16AHD"
CNL001008-16AHD |
||
|---|---|---|

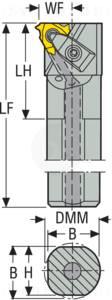

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02562791 |
| J21 | Identifizierende Bestellnummer | CNL001008-16AHD |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 3 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 6 |
| A2 | Funktionsbreite | 16.5 mm |
| A3 | Funktionslänge | 200 mm |
| A6 | Bohrungsdurchmesser min. | 29.21 mm |
| A61A_SKJ | Gewindesteigung, min. Schneidkörper Pos.A | 0.5 mm |
| B1 | Kopflänge | 54 mm |
| BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 6 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0254 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 25.4 mm |
| C4 | Schafthöhe | 22.9 mm |
| C5 | Schaftbreite | 24.3 mm |
| D7 | Masse (Gewicht) | 0.62 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | L - links |
| F1A_SKJ | Außen-/Innengewinde Schneidkörper Pos.A | I |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| G3A_SKJ | Eingeschriebener Kreis Schneidkörper Pos.A | 9.525 mm |
| G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 3.47 mm |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J42 | Bezeichnung Schneidplatte | ISO_SO$$NL16L |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
