CEL1006-27QHD

Preis anfragen
Produktnummer: SOCEL1006-27QHD
Produktinformationen "CEL1006-27QHD"

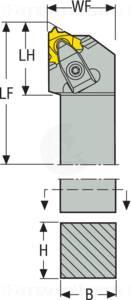

CEL1006-27QHD
Geometrische Daten
DIN
Beschreibung
Wert
J20
Technische Produktnummer
02462859
J21
Identifizierende Bestellnummer
CEL1006-27QHD
J3
Firmenkennung
SO - Seco Tools
NSM
Normnummer Sachmerkmal
DIN4000-90
BLD
Bildkennung
2
A1A_SKJ
Profilform Schneidkörper Pos.A
6
A2
Funktionsbreite
31.75 mm
A3
Funktionslänge
152.4 mm
A71A_SKJ
Gangzahl je Inch, min. Schneidkörper Pos.A
4
B1
Kopflänge
50.8 mm
BLDA_SKJ
Bildkennung Schneidkörper Pos.A
6
C11
Aufnahmetyp, maschinenseitig
VKT - Vierkantaufnahme
C12
Aufnahmeform, maschinenseitig
01 - 01
C14
Aufnahmeausführung, maschinenseitig
2 - Zöllig
C15
Aufnahmeart, maschinenseitig
5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück
C2
Aufnahmegröße, maschinenseitig
1616
C4
Schafthöhe
25.4 mm
C5
Schaftbreite
25.4 mm
D7
Masse (Gewicht)
0.9 kg
DIM
Indikator für Maßsystem
0
F1
Schneidrichtung
L - links
F1A_SKJ
Außen-/Innengewinde Schneidkörper Pos.A
E
F5
Befestigungsart Schneidplatte
C - von oben geklemmt ohne Bohrung
G3A_SKJ
Eingeschriebener Kreis Schneidkörper Pos.A
15.875 mm
G7A_SKJ
Schneidkantenhöhe Schneidkörper Pos.A
6.15 mm
H21
Kühlschmierstoff-Eintritt
0 - ohne Kühlschmierstoff-Eintritt
H22
Kühlschmierstoff-Austritt
0 - ohne Kühlschmierstoff-Austritt
J42
Bezeichnung Schneidplatte
ISO_SO$$EL27L
J7
Datenträger
0 - ohne Datenchip
Has3D
Generierte 3D Grafik
0

Downloads
DIN4000 (XML)
DIN4000 - Container according to DIN26100
DIN4000 (CSV)
ISO13399 (GTC)
Excel DIN4000
Excel (ISO13399)
STEP
DXF
