CEL1006-26QHD
Produktnummer:
SOCEL1006-26QHD
Produktinformationen "CEL1006-26QHD"
CEL1006-26QHD |
||
|---|---|---|

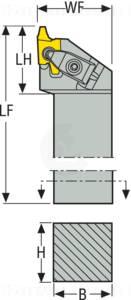

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02529064 |
| J21 | Identifizierende Bestellnummer | CEL1006-26QHD |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 2 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 6 |
| A2 | Funktionsbreite | 31.75 mm |
| A3 | Funktionslänge | 152.4 mm |
| A61A_SKJ | Gewindesteigung, min. Schneidkörper Pos.A | 5.5 mm |
| A71A_SKJ | Gangzahl je Inch, min. Schneidkörper Pos.A | 4.5 |
| B1 | Kopflänge | 45.72 mm |
| BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 6 |
| C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 2 - Zöllig |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 1616 |
| C4 | Schafthöhe | 25.4 mm |
| C5 | Schaftbreite | 25.4 mm |
| D7 | Masse (Gewicht) | 0.92 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | L - links |
| F1A_SKJ | Außen-/Innengewinde Schneidkörper Pos.A | B |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 7.88 mm |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J42 | Bezeichnung Schneidplatte | 26NR |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
