CEL1006-16CQHD
Produktnummer:
SOCEL1006-16CQHD
Produktinformationen "CEL1006-16CQHD"
CEL1006-16CQHD |
||
---|---|---|

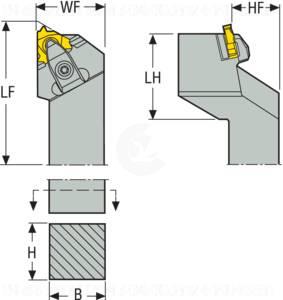

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02462864 |
J21 | Identifizierende Bestellnummer | CEL1006-16CQHD |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 2 |
A1A_SKJ | Profilform Schneidkörper Pos.A | 6 |
A2 | Funktionsbreite | 31.75 mm |
A3 | Funktionslänge | 152.4 mm |
A4 | Funktionshöhe | 25.4 mm |
A61A_SKJ | Gewindesteigung, min. Schneidkörper Pos.A | 0.5 mm |
B1 | Kopflänge | 50.8 mm |
BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 6 |
C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 2 - Zöllig |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 1616 |
C4 | Schafthöhe | 25.4 mm |
C5 | Schaftbreite | 25.4 mm |
D7 | Masse (Gewicht) | 0.69 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | L - links |
F1A_SKJ | Außen-/Innengewinde Schneidkörper Pos.A | E |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
G3A_SKJ | Eingeschriebener Kreis Schneidkörper Pos.A | 9.525 mm |
G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 3.47 mm |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J42 | Bezeichnung Schneidplatte | ISO_SO$$EL16L |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
