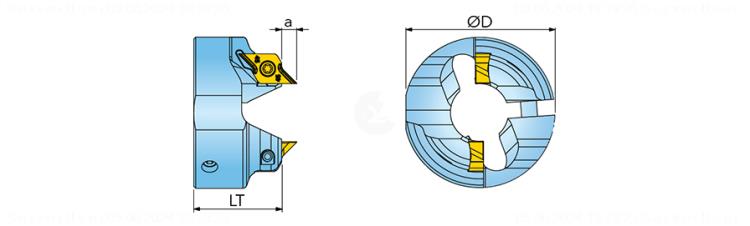

CB105R02
Produktnummer:
ILCB105R02
Produktinformationen "CB105R02"
Fasringe CB...R02 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6126138 |
| J21 | Identifizierende Bestellnummer | CB105R02 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-86 |
| BLD | Bildkennung | 0 |
| A11 | Schneidendurchmesser, min. | 10.5 mm |
| A12 | Schneidendurchmesser (max.), erste Stufe | 10.9 mm |
| A3 | Anzahl der Stufen | 1 - 1 |
| B3 | Kraglänge | 20 mm |
| B5 | Gesamtlänge | 23.4 mm |
| BI | Blockindex | |
| D7 | Masse (Gewicht) | 0.08 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Winkel, erste Stufe | 140 Grad |
| F1 | Schneidrichtung | R - rechts |
| G11 | Befestigungsart Schneidplatte, 1. Stufe | X - Sonderkonstruktion, alle Arten |
| G31 | Führungszapfen | 0 - ohne Führungszapfen |
| G5 | Führungselemente | 0 - ohne |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
