CB03RS TF15
Produktnummer:
MICB03RS TF15
Produktinformationen "CB03RS TF15"
boring,small_tools |

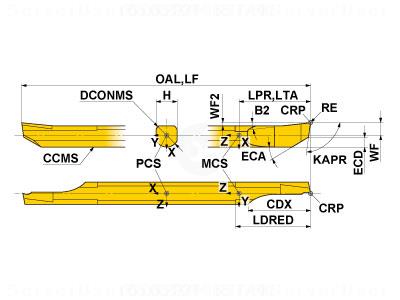

||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 296850 |
| J21 | Identifizierende Bestellnummer | CB03RS TF15 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 2 |
| A2 | Funktionsbreite | 1.5 mm |
| A3 | Funktionslänge | 50 mm |
| A6 | Bohrungsdurchmesser min. | 3.2 mm |
| B1 | Kopflänge | 7.5 mm |
| B5 | Gesamtlänge | 50 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0030 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 3 mm |
| C4 | Schafthöhe | 2.7 mm |
| DIM | Indikator für Maßsystem | 6 |
| F1 | Schneidrichtung | R - rechts |
| J11 | Bezeichnung nach Norm | CB03RS |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
