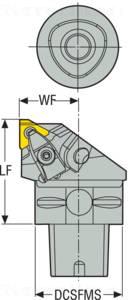

C5-CER-35060-22CHD
Produktnummer:
SOC5-CER-35060-22CHD
Produktinformationen "C5-CER-35060-22CHD"
C5-CER-35060-22CHD |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02484785 |
J21 | Identifizierende Bestellnummer | C5-CER-35060-22CHD |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 9 |
G3A_SKJ | Eingeschriebener Kreis Schneidkörper Pos.A | 12.7 mm |
A1A_SKJ | Profilform Schneidkörper Pos.A | 6 |
A2 | Funktionsbreite | 35 mm |
A3 | Funktionslänge | 60 mm |
A61A_SKJ | Gewindesteigung, min. Schneidkörper Pos.A | 1.5 mm |
BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 6 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0500 |
D7 | Masse (Gewicht) | 0.792 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
F1 | Schneidrichtung | R - rechts |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 4.71 mm |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J42 | Bezeichnung Schneidplatte | ISO_SO$$ER22R |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
