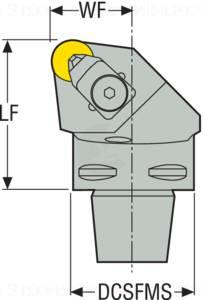

C4-CRSNL-27050-12C
Produktnummer:
SOC4-CRSNL-27050-12C
Produktinformationen "C4-CRSNL-27050-12C"
C4-CRSNL-27050-12C |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02926923 |
J21 | Identifizierende Bestellnummer | C4-CRSNL-27050-12C |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 8 |
A2 | Funktionsbreite | 27 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
A3 | Funktionslänge | 50 mm |
B3A | Eingeschriebener Kreis Pos. A | 12.7 mm |
BLDA | Bildkennung Pos. A | 10 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 7.94 mm |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
D7 | Masse (Gewicht) | 0.5 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 0 Grad |
E4 | Orthogonalspanwinkel | -6 Grad |
E5 | Neigungswinkel | -6 Grad |
F1 | Schneidrichtung | L - links |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J11 | Bezeichnung nach Norm | C4-CRSNL-27050-12C |
J42 | Bezeichnung Schneidplatte | RNGN120700S-01020 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
