C4-CGGR-27090-04
Produktnummer:
SOC4-CGGR-27090-04
Produktinformationen "C4-CGGR-27090-04"
C4-CGGR-27090-04 |
||
---|---|---|

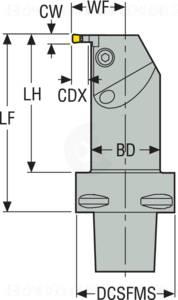

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 00038037 |
J21 | Identifizierende Bestellnummer | C4-CGGR-27090-04 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 13 |
A1A_SKJ | Profilform Schneidkörper Pos.A | 1 |
A2 | Funktionsbreite | 27 mm |
A2A_SKJ | Stechbreite Nennmaß Schneidkörper Pos.A | 4 mm |
A3 | Funktionslänge | 90 mm |
A6 | Bohrungsdurchmesser min. | 45 mm |
A8 | Einstechtiefe, max. | 8 mm |
A9 | Körperdurchmesser, reduziert | 35 mm |
B1 | Kopflänge | 70 mm |
BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 1 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
D7 | Masse (Gewicht) | 0.654 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
F1 | Schneidrichtung | R - rechts |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
G1A_SKJ | Schneidkörperlänge Schneidkörper Pos.A | 16.6 mm |
G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 4.25 mm |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
J42 | Bezeichnung Schneidplatte | LC1604 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
