C4-CFIL-27065-05R170110-JET
Produktnummer:
SOC4-CFIL-27065-05R170110-JET
Produktinformationen "C4-CFIL-27065-05R170110-JET"
C4-CFIL-27065-05R170110-JET |
||
---|---|---|

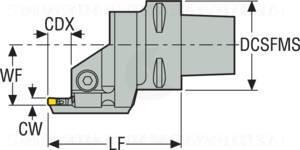

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02718473 |
J21 | Identifizierende Bestellnummer | C4-CFIL-27065-05R170110-JET |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 12 |
A1A_SKJ | Profilform Schneidkörper Pos.A | 1 |
A2 | Funktionsbreite | 27 mm |
A2A_SKJ | Stechbreite Nennmaß Schneidkörper Pos.A | 4.76 mm |
A3 | Funktionslänge | 65 mm |
A8 | Einstechtiefe, max. | 15 mm |
BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 1 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
D7 | Masse (Gewicht) | 0.39 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
F1 | Schneidrichtung | L - links |
G1A_SKJ | Schneidkörperlänge Schneidkörper Pos.A | 17.67 mm |
G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 4.17 mm |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J42 | Bezeichnung Schneidplatte | LC1605 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
