C4-CFIL-27065-05JETI
Produktnummer:
SOC4-CFIL-27065-05JETI
Produktinformationen "C4-CFIL-27065-05JETI"
C4-CFIL-27065-05JETI |
||
---|---|---|

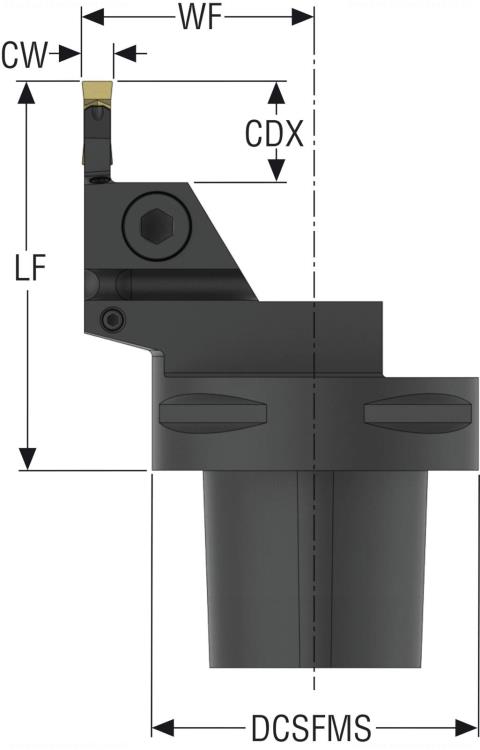

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 03331344 |
J21 | Identifizierende Bestellnummer | C4-CFIL-27065-05JETI |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 12 |
A2 | Funktionsbreite | 27 mm |
A3 | Funktionslänge | 65 mm |
A8 | Einstechtiefe, max. | 16.5 mm |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
D7 | Masse (Gewicht) | 0.486 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 90 Grad |
F1 | Schneidrichtung | L - links |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
