C4-CFIL-27060-03R100070-JET
Produktnummer:
SOC4-CFIL-27060-03R100070-JET
Produktinformationen "C4-CFIL-27060-03R100070-JET"
C4-CFIL-27060-03R100070-JET |
||
|---|---|---|

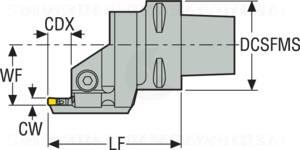

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02718462 |
| J21 | Identifizierende Bestellnummer | C4-CFIL-27060-03R100070-JET |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 12 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 1 |
| A2 | Funktionsbreite | 27 mm |
| A2A_SKJ | Stechbreite Nennmaß Schneidkörper Pos.A | 3.18 mm |
| A3 | Funktionslänge | 60 mm |
| A8 | Einstechtiefe, max. | 9 mm |
| BLDA_SKJ | Bildkennung Schneidkörper Pos.A | 1 |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| D7 | Masse (Gewicht) | 0.43 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 90 Grad |
| F1 | Schneidrichtung | L - links |
| G1A_SKJ | Schneidkörperlänge Schneidkörper Pos.A | 16.64 mm |
| G7A_SKJ | Schneidkantenhöhe Schneidkörper Pos.A | 4.36 mm |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| J42 | Bezeichnung Schneidplatte | LC1603 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
