C4-CCLNR-27050-12-4C
slide 3 of 2
slide 1 to 2 of 2
Produktnummer:
SOC4-CCLNR-27050-12-4C
Produktinformationen "C4-CCLNR-27050-12-4C"

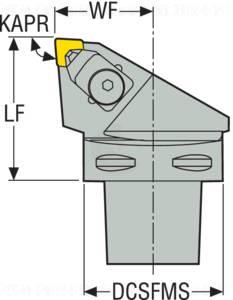

C4-CCLNR-27050-12-4C |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02926910 |
| J21 | Identifizierende Bestellnummer | C4-CCLNR-27050-12-4C |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 8 |
| A2 | Funktionsbreite | 27 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
| A3 | Funktionslänge | 50 mm |
| B3A | Eingeschriebener Kreis Pos. A | 12.7 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 7.94 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| D1A | Eckenradius Pos. A | 0.794 mm |
| D7 | Masse (Gewicht) | 0.5 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 95 Grad |
| E3 | Eckenwinkel Schneidplatte | 80 Grad |
| E4 | Orthogonalspanwinkel | -6 Grad |
| E5 | Neigungswinkel | -6 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J11 | Bezeichnung nach Norm | C4-CCLNR-27050-12-4C |
| J42 | Bezeichnung Schneidplatte | CNGN120708S-01020 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
