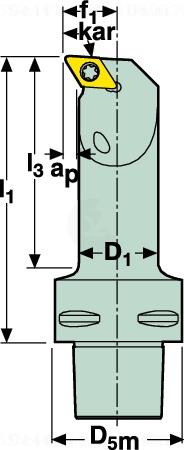

C3-SDUCR-22096-11
Produktnummer:
SOC3-SDUCR-22096-11
Produktinformationen "C3-SDUCR-22096-11"
C3-SDUCR-22096-11 |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 00094101 |
J21 | Identifizierende Bestellnummer | C3-SDUCR-22096-11 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 10 |
A2 | Funktionsbreite | 22 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
A3 | Funktionslänge | 96 mm |
A6 | Bohrungsdurchmesser min. | 40 mm |
A9 | Körperdurchmesser, reduziert | 32 mm |
B1 | Kopflänge | 82 mm |
B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
BLDA | Bildkennung Pos. A | 3 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.97 mm |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
D1A | Eckenradius Pos. A | 0.1 mm |
D7 | Masse (Gewicht) | 0.6 kg |
DIM | Indikator für Maßsystem | 6 |
E1 | Einstellwinkel | 93 Grad |
E3 | Eckenwinkel Schneidplatte | 55 Grad |
E4 | Orthogonalspanwinkel | 0 Grad |
E5 | Neigungswinkel | -6 Grad |
F1 | Schneidrichtung | R - rechts |
F2 | Halterform | A - abgesetzt |
F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J11 | Bezeichnung nach Norm | C3-SDUCR-22096-11 |
J42 | Bezeichnung Schneidplatte | DCGT11T301-F1 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
