C3-SDUCL-22096-11
Produktnummer:
SOC3-SDUCL-22096-11
Produktinformationen "C3-SDUCL-22096-11"
C3-SDUCL-22096-11 |
||
|---|---|---|

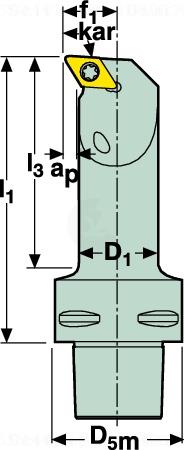

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00094091 |
| J21 | Identifizierende Bestellnummer | C3-SDUCL-22096-11 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 10 |
| A2 | Funktionsbreite | 22 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
| A3 | Funktionslänge | 96 mm |
| A6 | Bohrungsdurchmesser min. | 40 mm |
| A9 | Körperdurchmesser, reduziert | 32 mm |
| B1 | Kopflänge | 82 mm |
| B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 3.97 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| D1A | Eckenradius Pos. A | 0.1 mm |
| D7 | Masse (Gewicht) | 0.6 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Einstellwinkel | 93 Grad |
| E3 | Eckenwinkel Schneidplatte | 55 Grad |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | -6 Grad |
| F1 | Schneidrichtung | L - links |
| F2 | Halterform | A - abgesetzt |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J11 | Bezeichnung nach Norm | C3-SDUCL-22096-11 |
| J42 | Bezeichnung Schneidplatte | DCGT11T301-F1 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
