C3-SDJCL-22040-11
Produktnummer:
SOC3-SDJCL-22040-11
Produktinformationen "C3-SDJCL-22040-11"

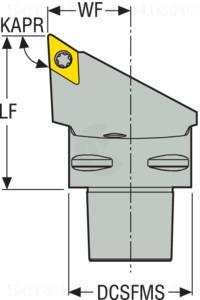

C3-SDJCL-22040-11 |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 00091725 |
J21 | Identifizierende Bestellnummer | C3-SDJCL-22040-11 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 10 |
A2 | Funktionsbreite | 22 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
A3 | Funktionslänge | 40 mm |
B3A | Eingeschriebener Kreis Pos. A | 9.525 mm |
BLDA | Bildkennung Pos. A | 3 |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.97 mm |
C2 | Aufnahmegröße, maschinenseitig | 0300 |
D1A | Eckenradius Pos. A | 0.1 mm |
D7 | Masse (Gewicht) | 0.225 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 93 Grad |
E3 | Eckenwinkel Schneidplatte | 55 Grad |
E4 | Orthogonalspanwinkel | 0 Grad |
E5 | Neigungswinkel | 0 Grad |
F1 | Schneidrichtung | L - links |
F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | DCGT11T301-F1 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
