C3-391.5603-06065
Produktnummer:
SOC3-391.5603-06065
Produktinformationen "C3-391.5603-06065"
C3-391.5603-06065 |
||
---|---|---|

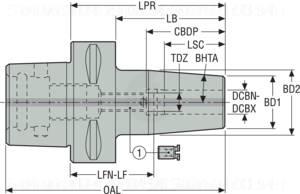

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02753139 |
J21 | Identifizierende Bestellnummer | C3-391.5603-06065 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 607013 |
A1 | Körperdurchmesser | 27 mm |
A6 | Umbruchdurchmesser | 21 mm |
B1 | Länge Außendurchmesser 1 | 50 mm |
B3 | Kraglänge | 65 mm |
B4 | Gesamtlänge | 84 mm |
B51 | Kegelwinkel | 4.5 Grad |
B71 | Funktionslänge | 43 mm |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
C52 | Aufnahmeform, werkstückseitig | 10 |
C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C6 | Aufnahmegröße werkstückseitig | 0600 |
C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 6 mm |
C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 22 mm |
D5 | Auswuchtgüte | G6.3 - G6.3 |
D7 | Masse (Gewicht) | 0.293 kg |
D9 | Einstellbarkeit | 2 - axiale Einstellung möglich |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | N - neutral |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
