C3-391.21-08070A
Produktnummer:
SOC3-391.21-08070A
Produktinformationen "C3-391.21-08070A"
C3-391.21-08070A |
||
|---|---|---|

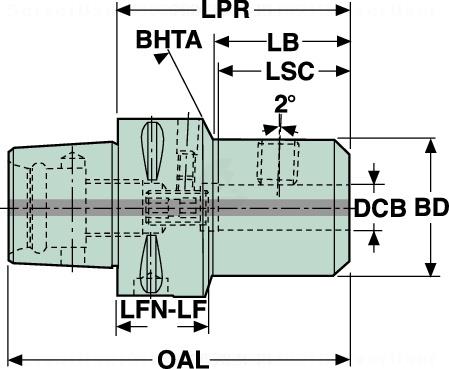

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 75039988 |
| J21 | Identifizierende Bestellnummer | C3-391.21-08070A |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 607999 |
| B1 | Länge Außendurchmesser 1 | 40 mm |
| B3 | Kraglänge | 70 mm |
| B4 | Gesamtlänge | 89 mm |
| B51 | Kegelwinkel | 45 Grad |
| B71 | Funktionslänge | 40 mm |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 8 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 30 mm |
| D5 | Auswuchtgüte | 2 |
| D7 | Masse (Gewicht) | 0.38 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
