C3-391.20-10050
Produktnummer:
SOC3-391.20-10050
Produktinformationen "C3-391.20-10050"
C3-391.20-10050 |
||
|---|---|---|

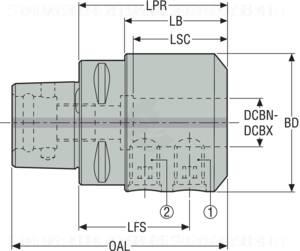

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 75039960 |
| J21 | Identifizierende Bestellnummer | C3-391.20-10050 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 607013 |
| A1 | Körperdurchmesser | 35 mm |
| B1 | Länge Außendurchmesser 1 | 32 mm |
| B3 | Kraglänge | 50 mm |
| B4 | Gesamtlänge | 69 mm |
| C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0320 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 10 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0100 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 10 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 36 mm |
| D5 | Auswuchtgüte | PB |
| D7 | Masse (Gewicht) | 0.338 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
