C3-131-00035-10
Produktnummer:
SOC3-131-00035-10
Produktinformationen "C3-131-00035-10"
C3-131-00035-10 |
||
---|---|---|

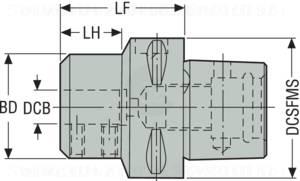

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 00094677 |
J21 | Identifizierende Bestellnummer | C3-131-00035-10 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 607013 |
A1 | Körperdurchmesser | 36 mm |
A4 | Bunddurchmesser | 32 mm |
B1 | Länge Außendurchmesser 1 | 20 mm |
B71 | Funktionslänge | 35 mm |
C11 | Aufnahmetyp, maschinenseitig | CCS - Coromant Capto System SANDVIK |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 8 - Dimensionslose Nenngröße |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
C52 | Aufnahmeform, werkstückseitig | 10 |
C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C6 | Aufnahmegröße werkstückseitig | 0100 |
C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 10 mm |
D7 | Masse (Gewicht) | 0.236 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | N - neutral |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
