BTBT7055V5R-SMB VP15TF
Produktnummer:
MIBTBT7055V5R-SMB VP15TF
Produktinformationen "BTBT7055V5R-SMB VP15TF"
turning_inserts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10577516 |
| J21 | Identifizierende Bestellnummer | BTBT7055V5R-SMB VP15TF |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |

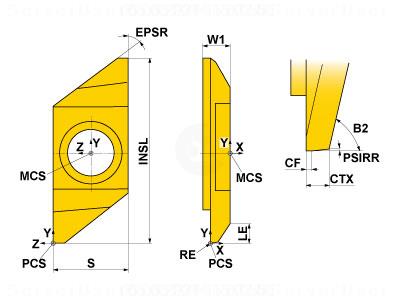

| BLD | Bildkennung | 2 |
| A1 | Profilform | 2 - Profilform 2 |
| A2 | Stechbreite, Nennmaß | 1.35 mm |
| A8 | Profiltiefe | 6.5 mm |
| B1 | Hauptschneidenwinkel rechts | 70 Grad |
| C6 | Eckenradius links | 0.05 mm |
| DIM | Indikator für Maßsystem | 6 |
| E7 | Schneidkörperführung | R - Rechts |
| E9 | Spanbrecher, Herstellerbezeichnung | SMB |
| G2 | Schneidkörperbreite | 9.4 mm |
| G7 | Schneidkantenhöhe | 3.5 mm |
| G8 | Eckenwinkel Schneidplatte | 45 Grad |
| H3 | Schneidstoffbezeichnung des Herstellers | VP15TF |
