BTBT604500R-B MS6015
Produktnummer:
MIBTBT604500R-B MS6015
Produktinformationen "BTBT604500R-B MS6015"
turning_inserts |
||
|---|---|---|

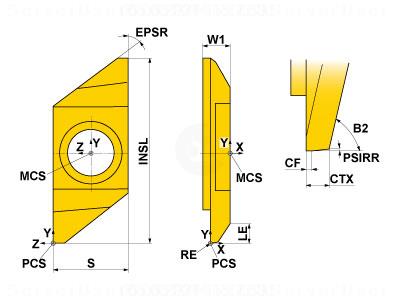

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10577547 |
| J21 | Identifizierende Bestellnummer | BTBT604500R-B MS6015 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 2 |
| A1 | Profilform | 2 - Profilform 2 |
| A2 | Stechbreite, Nennmaß | 0.7 mm |
| A8 | Profiltiefe | 5.5 mm |
| B1 | Hauptschneidenwinkel rechts | 60 Grad |
| C6 | Eckenradius links | 0 mm |
| DIM | Indikator für Maßsystem | 6 |
| E7 | Schneidkörperführung | R - Rechts |
| E9 | Spanbrecher, Herstellerbezeichnung | B |
| G2 | Schneidkörperbreite | 9.4 mm |
| G7 | Schneidkantenhöhe | 3.5 mm |
| G8 | Eckenwinkel Schneidplatte | 45 Grad |
| H3 | Schneidstoffbezeichnung des Herstellers | MS6015 |
