BF-CNGM120408TAWS2 BC8220
Produktnummer:
MIBF-CNGM120408TAWS2 BC8220
Produktinformationen "BF-CNGM120408TAWS2 BC8220"
CBN Turning insert (Negative) |
||
|---|---|---|

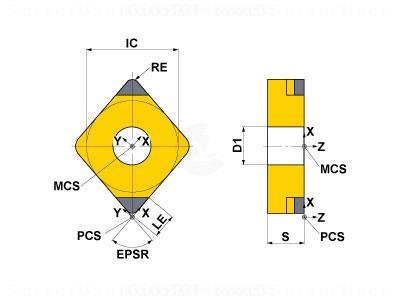

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10627501 |
| J21 | Identifizierende Bestellnummer | BF-CNGM120408TAWS2 BC8220 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 3 |
| A1 | Eckenwinkel Schneidplatte | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 12.9 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 0.8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E41 | Schneidenausführung | S - gefast und gerundet |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 2 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | TA |
| F1 | Schneidplattenausführung | N - Neutral |
| F2 | Anzahl Nutzungsmöglichkeiten | 2 |
| G1 | Toleranzklasse | G - G |
| G5 | Befestigungsart | 2 - mit zylindrischer Bohrung |
| G6 | Befestigungslochdurchmesser | 5.16 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | BC8220 |
| H6 | Ausführung und Anzahl bestückter Schneidenecken | B - Tip einseitig; zwei Ecken |
| ISISO | ISO-Merkmal | 1 |
| J11A | Normbezeichnung ANSI | BF-CNGM432-TAWS2 |
| Has3D | Generierte 3D Grafik | 1 |
