BF-CNGM120404TA2 MBC020
Produktnummer:
MIBF-CNGM120404TA2 MBC020
Produktinformationen "BF-CNGM120404TA2 MBC020"
turning_inserts |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 456227 |
J21 | Identifizierende Bestellnummer | BF-CNGM120404TA2 MBC020 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-76 |

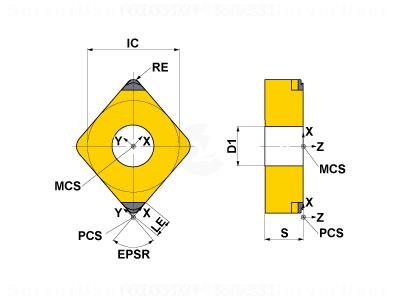

BLD | Bildkennung | 3 |
A1 | Eckenwinkel Schneidplatte | 80 Grad |
A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
B1 | Schneidkantenlänge | 12.896 mm |
B3 | Eingeschriebener Kreis | 12.7 mm |
C1 | Schneidkantenhöhe | 4.76 mm |
D1 | Eckenradius | 0.4 mm |
DIM | Indikator für Maßsystem | 6 |
E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
E7 | Begrenzte Schneidenlänge | 1.9 mm |
E9 | Spanbrecher, Herstellerbezeichnung | BF |
F1 | Schneidplattenausführung | N - Neutral |
G1 | Toleranzklasse | G - G |
G4 | Schneidplattendicke | 4.76 mm |
G6 | Befestigungslochdurchmesser | 5.16 mm |
H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
H3 | Schneidstoffbezeichnung des Herstellers | MBC020 |
ISISO | ISO-Merkmal | 0 |
Has3D | Generierte 3D Grafik | 1 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
