BF-CNGG120404TA4 MBC020
Produktnummer:
MIBF-CNGG120404TA4 MBC020
Produktinformationen "BF-CNGG120404TA4 MBC020"
turning_inserts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 456307 |
| J21 | Identifizierende Bestellnummer | BF-CNGG120404TA4 MBC020 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |

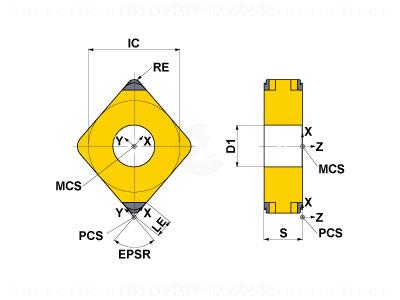

| BLD | Bildkennung | 3 |
| A1 | Eckenwinkel Schneidplatte | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 12.896 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 0.4 mm |
| DIM | Indikator für Maßsystem | 6 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 1.9 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | BF |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | G - G |
| G4 | Schneidplattendicke | 4.76 mm |
| G6 | Befestigungslochdurchmesser | 5.16 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MBC020 |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 1 |
