BF-CCGT09T308TA2 MBC020
Produktnummer:
MIBF-CCGT09T308TA2 MBC020
Produktinformationen "BF-CCGT09T308TA2 MBC020"
turning_inserts |
||
---|---|---|

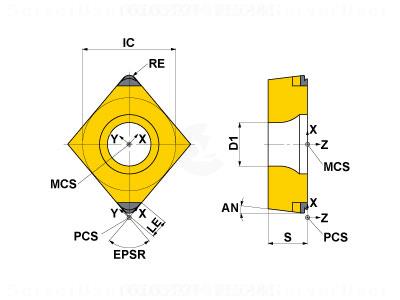

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 456219 |
J21 | Identifizierende Bestellnummer | BF-CCGT09T308TA2 MBC020 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-76 |
BLD | Bildkennung | 3 |
A1 | Eckenwinkel Schneidplatte | 80 Grad |
A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
B1 | Schneidkantenlänge | 9.672 mm |
B3 | Eingeschriebener Kreis | 9.525 mm |
C1 | Schneidkantenhöhe | 3.97 mm |
D1 | Eckenradius | 0.8 mm |
DIM | Indikator für Maßsystem | 6 |
E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
E7 | Begrenzte Schneidenlänge | 2 mm |
E9 | Spanbrecher, Herstellerbezeichnung | BF |
F1 | Schneidplattenausführung | N - Neutral |
G1 | Toleranzklasse | G - G |
G4 | Schneidplattendicke | 3.97 mm |
G6 | Befestigungslochdurchmesser | 4.4 mm |
H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
H3 | Schneidstoffbezeichnung des Herstellers | MBC020 |
ISISO | ISO-Merkmal | 0 |
Has3D | Generierte 3D Grafik | 1 |
