BF-CCGT09T304TS2 BC8110
Produktnummer:
MIBF-CCGT09T304TS2 BC8110
Produktinformationen "BF-CCGT09T304TS2 BC8110"
CBN WSP Drehen (Positiv) |
||
|---|---|---|

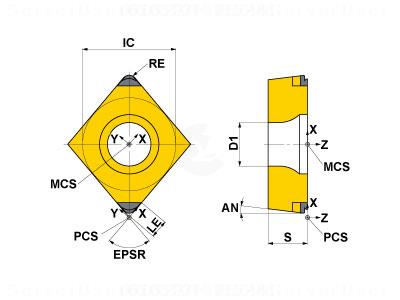

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 836772 |
| J21 | Identifizierende Bestellnummer | BF-CCGT09T304TS2 BC8110 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 3 |
| A1 | Eckenwinkel Schneidplatte | 80 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| B1 | Schneidkantenlänge | 9.67 mm |
| B3 | Eingeschriebener Kreis | 9.525 mm |
| C1 | Schneidkantenhöhe | 3.97 mm |
| D1 | Eckenradius | 0.4 mm |
| DIM | Indikator für Maßsystem | 0 |
| E41 | Schneidenausführung | S - gefast und gerundet |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 1.9 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | TS |
| F1 | Schneidplattenausführung | N - Neutral |
| F2 | Anzahl Nutzungsmöglichkeiten | 2 |
| G1 | Toleranzklasse | G - G |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 4.4 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | BC8110 |
| H6 | Ausführung und Anzahl bestückter Schneidenecken | B - Tip einseitig; zwei Ecken |
| ISISO | ISO-Merkmal | 1 |
| J11A | Normbezeichnung ANSI | BF-CCGT32.51-TS2 |
| Has3D | Generierte 3D Grafik | 1 |
