ASHN-VDI40-25-JETI
Produktnummer:
SOASHN-VDI40-25-JETI
Produktinformationen "ASHN-VDI40-25-JETI"
ASHN-VDI40-25-JETI |
||
---|---|---|

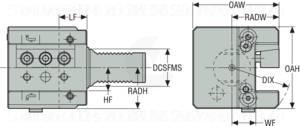

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 03200451 |
J21 | Identifizierende Bestellnummer | ASHN-VDI40-25-JETI |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 514999 |
B71 | Funktionslänge | 30 mm |
B72 | Funktionshöhe | 25 mm |
B73 | Funktionsbreite | 25.5 mm |
B82 | Radialhöhe | 44 mm |
B91 | Gesamtbreite | 92.5 mm |
B92 | Radialbreite | 50.5 mm |
C11 | Aufnahmetyp, maschinenseitig | ZYV - Zylinderaufnahme (VDI-Schaft) |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
C51 | Aufnahmetyp, werkstückseitig | SSQ |
C52 | Aufnahmeform, werkstückseitig | 02 |
C6 | Aufnahmegröße werkstückseitig | 0252 |
D7 | Masse (Gewicht) | 3.42 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | N - neutral |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
