ASHN-VDI30-20-JETI
Produktnummer:
SOASHN-VDI30-20-JETI
Produktinformationen "ASHN-VDI30-20-JETI"
ASHN-VDI30-20-JETI |
||
|---|---|---|

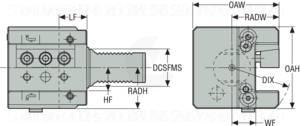

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03200450 |
| J21 | Identifizierende Bestellnummer | ASHN-VDI30-20-JETI |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 514999 |
| B71 | Funktionslänge | 22 mm |
| B72 | Funktionshöhe | 20 mm |
| B73 | Funktionsbreite | 35.5 mm |
| B82 | Radialhöhe | 35 mm |
| B91 | Gesamtbreite | 85.5 mm |
| B92 | Radialbreite | 55.5 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYV - Zylinderaufnahme (VDI-Schaft) |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0300 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 30 mm |
| C51 | Aufnahmetyp, werkstückseitig | SSQ |
| C52 | Aufnahmeform, werkstückseitig | 02 |
| C6 | Aufnahmegröße werkstückseitig | 0202 |
| D7 | Masse (Gewicht) | 1.918 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
