ASHA-R-VDI40-25-JETI
Produktnummer:
SOASHA-R-VDI40-25-JETI
Produktinformationen "ASHA-R-VDI40-25-JETI"
ASHA-R-VDI40-25-JETI |
||
|---|---|---|

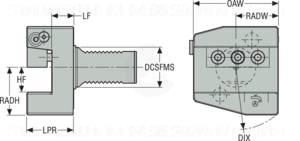

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03200453 |
| J21 | Identifizierende Bestellnummer | ASHA-R-VDI40-25-JETI |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 514999 |
| B3 | Kraglänge | 47 mm |
| B71 | Funktionslänge | 22 mm |
| B72 | Funktionshöhe | 25 mm |
| B82 | Radialhöhe | 48 mm |
| B91 | Gesamtbreite | 85 mm |
| B92 | Radialbreite | 42.5 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYV - Zylinderaufnahme (VDI-Schaft) |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
| C51 | Aufnahmetyp, werkstückseitig | SSQ |
| C52 | Aufnahmeform, werkstückseitig | 02 |
| C6 | Aufnahmegröße werkstückseitig | 0252 |
| D7 | Masse (Gewicht) | 2.553 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
