AFG0629251581
Produktnummer:
SOAFG0629251581
Produktinformationen "AFG0629251581"
AFG0629251581 |
||
|---|---|---|

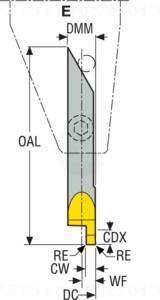

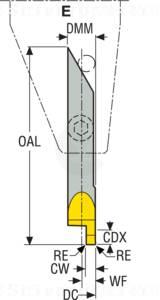

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | AFG0629251581 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 4 |
| A1 | Schneidkantenlänge | 2.5 mm |
| A2 | Funktionsbreite | 2.95 mm |
| A8 | Einstechtiefe, max. | 5 mm |
| B5 | Gesamtlänge | 42 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 6 mm |
| D7 | Masse (Gewicht) | 0.07 kg |
| DIM | Indikator für Maßsystem | 6 |
