ACET150612TR-M11 MK1500
Produktnummer:
SOACET150612TR-M11 MK1500
Produktinformationen "ACET150612TR-M11 MK1500"
ACET150612TR-M11 MK1500 |
||
|---|---|---|

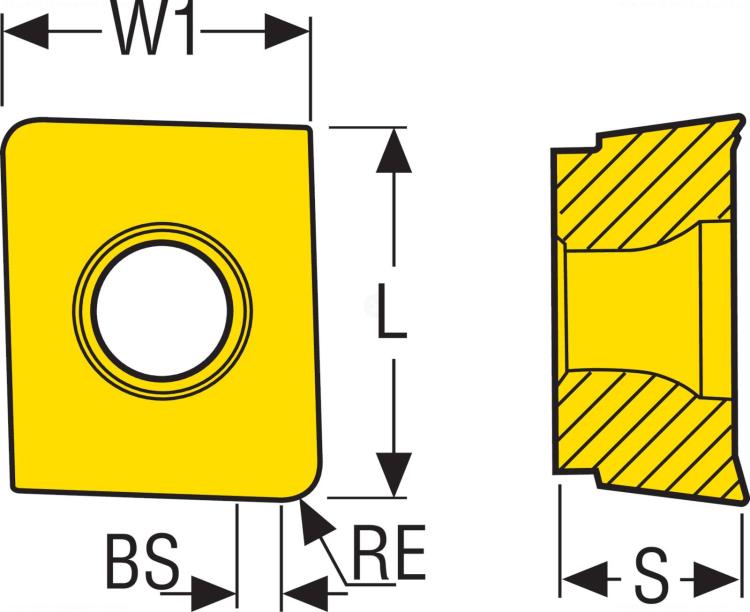

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02566000 |
| J21 | Identifizierende Bestellnummer | ACET150612TR-M11 MK1500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel Schneidplatte | 86 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| B1 | Schneidkantenlänge | 15 mm |
| B2 | Schneidplattenbreite | 12.7 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.2 mm |
| D6 | Breite Planschneide | 0.13 mm |
| D7 | Spanwinkel | 14 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 14.8 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | M11 |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | E - E |
| G3 | Schneidplattenlänge | 14.963 mm |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MK1500 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | ACET150612TR |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
