ACET150612TR-M11 F40M
Produktnummer:
SO00091821
Produktinformationen "ACET150612TR-M11 F40M"

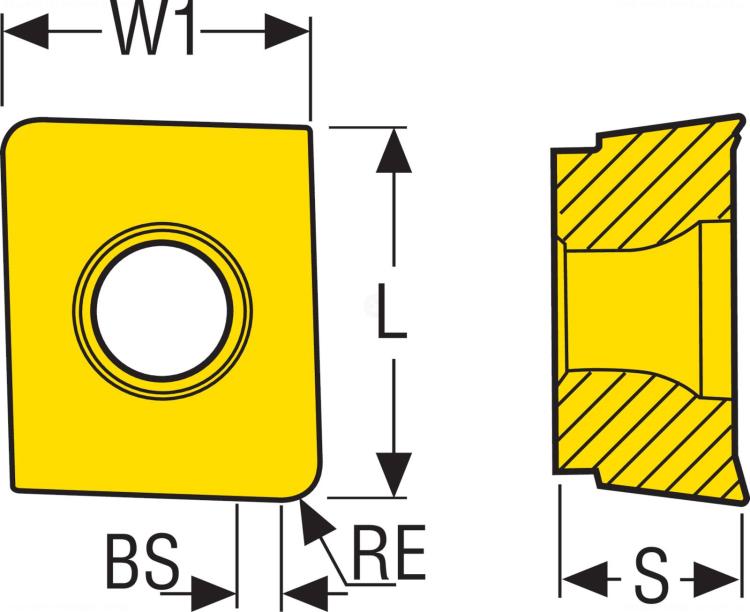

ACET150612TR-M11 F40M |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00091821 |
| J22 | Produktbezeichnung | ACET150612TR-M11 F40M |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel | 86 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| B1 | Schneidkantenlänge | 15 mm |
| B2 | Schneidkörperbreite | 12.7 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.2 mm |
| D6 | Planschneidenbreite | 0.13 mm |
| D7 | Spanwinkel | 14 Grad |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Schneidenlänge, begrenzt | 14.8 mm |
| E9 | Herstellerbezeichnung Spanbrecher | M11 |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse Schneidplatte | E - E |
| G3 | Schneidplattenlänge | 14.963 mm |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoff, Herstellerbezeichnung | F40M |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J11 | Normbezeichnung | ACET150612TR |
| J8 | Bearbeitungsverfahren | - |
