ACET150612TL-M11 MP2500
Produktnummer:
SO02566501
Produktinformationen "ACET150612TL-M11 MP2500"
ACET150612TL-M11 MP2500 |
||
|---|---|---|

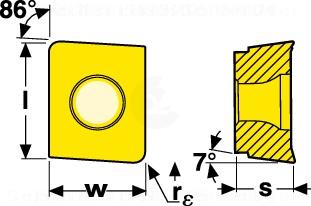

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02566501 |
| J22 | Produktbezeichnung | ACET150612TL-M11 MP2500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 5 |
| A1 | Eckenwinkel | 86 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| B1 | Schneidkantenlänge | 15 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.2 mm |
| D75 | Gewicht (Masse) | 0.012 kg |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E9 | Herstellerbezeichnung Spanbrecher | M11 |
| F1 | Schneidplattenausführung | L - Links |
| F2 | Anzahl Nutzungsmöglichkeiten | 2 |
| G1 | Toleranzklasse Schneidplatte | E - E |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H3 | Schneidstoff, Herstellerbezeichnung | MP2500 |
| ISISO | Indikator für ISO-Schneidplatten | 1 |
| J11 | Normbezeichnung | ACET150612TL |
| J8 | Bearbeitungsverfahren | - |
