A761432
Produktnummer:
SO02462584
Produktinformationen "A761432"
A761432 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 02462584 |
| J22 | Produktbezeichnung | A761432 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |

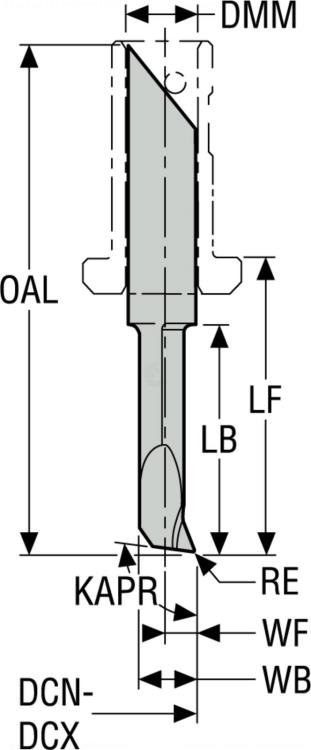

| BLD | Bildkennung | 6 |
| A3 | Funktionslänge | 15.5 mm |
| B1 | Kopflänge | 8 mm |
| D7 | Gewicht (Masse) | 0.004 kg |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0040 |
| C12 | Form | 01 |
| C14 | Ausführung | 0 - Metrisch |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | 4 mm |
| C4 | Schafthöhe | mm |
| C5 | Schaftbreite | mm |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
