A50UPDZNL15
Produktnummer:
MIA50UPDZNL15
Produktinformationen "A50UPDZNL15"
boring |
||
|---|---|---|

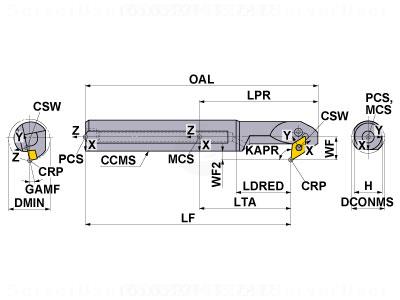

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10015018 |
| J21 | Identifizierende Bestellnummer | A50UPDZNL15 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 7 |
| A2 | Funktionsbreite | 35 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
| A3 | Funktionslänge | 350 mm |
| A6 | Bohrungsdurchmesser min. | 63 mm |
| B3A | Eingeschriebener Kreis Pos. A | 12.7 mm |
| B5 | Gesamtlänge | 375 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C13 | Schaftform | 22 - Klemmhalter mit Rundschaft |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 4.76 mm |
| C2 | Aufnahmegröße, maschinenseitig | 0500 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 50 mm |
| C4 | Schafthöhe | 47 mm |
| D1A | Eckenradius Pos. A | 1.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 93 Grad |
| E7 | Seitenspanwinkel | 9 Grad |
| F1 | Schneidrichtung | L - links |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | DN__1504 |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
