A40T HDZNL 1305
Produktnummer:
ILA40T HDZNL 1305
Produktinformationen "A40T HDZNL 1305"
A-HDZNR/L 1305 |
||
---|---|---|

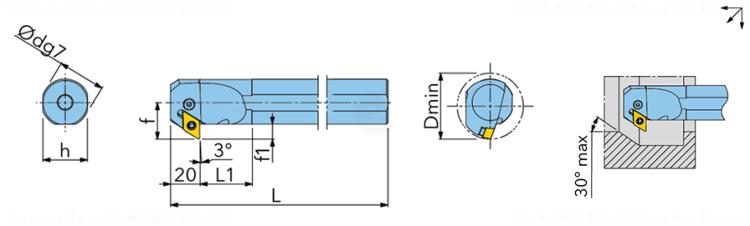

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6121380 |
J21 | Identifizierende Bestellnummer | A40T HDZNL 1305 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 7 |
A2 | Funktionsbreite | 29 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
A3 | Funktionslänge | 300 mm |
A6 | Bohrungsdurchmesser min. | 50 mm |
B1 | Kopflänge | 40 mm |
B5 | Gesamtlänge | 300 mm |
BLDA | Bildkennung Pos. A | 3 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
C4 | Schafthöhe | 37 mm |
D7 | Masse (Gewicht) | 2.755 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 93 Grad |
E3 | Eckenwinkel Schneidplatte | 55 Grad |
F1 | Schneidrichtung | L - links |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | DN_1305_ |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
