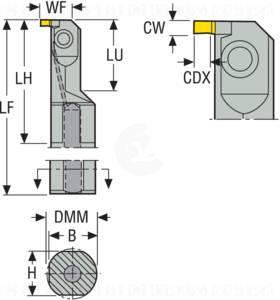

A25S-CGFR1304
Produktnummer:
SO00053965
Produktinformationen "A25S-CGFR1304"
A25S-CGFR1304 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00053965 |
| J22 | Produktbezeichnung | A25S-CGFR1304 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 4 |
| A1A_SKJ | Profilform Schneidkörper Pos.A | 1 |
| A2 | Funktionsbreite | mm |
| A2 | Funktionsbreite | 19 mm |
| A2A_SKJ | Stechbreite Nennmaß Pos.A | 4 mm |
| A3 | Funktionslänge | mm |
| A3 | Funktionslänge | 250 mm |
| A31 | Ausspannlänge | mm |
| A8 | Einstechtiefe, max. | mm |
| A8 | Schnitttiefe, max. | 7.5 mm |
| B1 | Kopflänge | mm |
| B1 | Kopflänge | 64 mm |
| B3 | Kraglänge | mm |
| BLDA_SKJ | Bildkennung Pos.A | 1 |
| D7 | Gewicht (Masse) | 0.736 kg |
| E1 | Einstellwinkel | Grad |
| E1 | Einstellwinkel | 90 Grad |
| E2 | Einstellwinkelart | |
| F1 | Schneidrichtung | R - rechts |
| F3 | Arbeitslage Halter | |
| G1A_SKJ | Schneidkörperlänge Schneidkörper Pos.A | 12.35 mm |
| G7A_SKJ | Schneidkantenhöhe Pos.A | 3.9 mm |
| H21 | Kühlschmierstoffeintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoffaustritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0250 |
| C12 | Form | 22 |
| C14 | Ausführung | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | 25 mm |
| C4 | Schafthöhe | 23 mm |
| C5 | Schaftbreite | 24 mm |
| F5 | Befestigungsart Schneidplatte | |
| J42 | Bezeichnung Schneidplatte | LC1304 |
