A25RPDZNL15
Produktnummer:
MIA25RPDZNL15
Produktinformationen "A25RPDZNL15"
boring |
||
---|---|---|

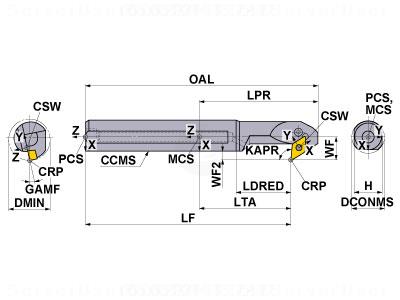

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 149294 |
J21 | Identifizierende Bestellnummer | A25RPDZNL15 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 7 |
A2 | Funktionsbreite | 17 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
A3 | Funktionslänge | 200 mm |
A6 | Bohrungsdurchmesser min. | 32 mm |
B3A | Eingeschriebener Kreis Pos. A | 12.7 mm |
B5 | Gesamtlänge | 225 mm |
BLDA | Bildkennung Pos. A | 3 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C13 | Schaftform | 22 - Klemmhalter mit Rundschaft |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 4.76 mm |
C2 | Aufnahmegröße, maschinenseitig | 0250 |
C3 | Aufnahmedurchmesser, maschinenseitig | 25 mm |
C4 | Schafthöhe | 23 mm |
D1A | Eckenradius Pos. A | 1.2 mm |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 93 Grad |
E7 | Seitenspanwinkel | 13 Grad |
F1 | Schneidrichtung | L - links |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | DN__1504 |
Has3D | Generierte 3D Grafik | 0 |
