A06E-STFDR06
Produktnummer:
SO00054841
Produktinformationen "A06E-STFDR06"

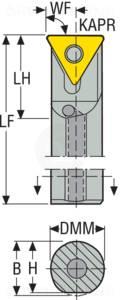

A06E-STFDR06 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00054841 |
| J22 | Produktbezeichnung | A06E-STFDR06 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 1 |
| A2 | Funktionsbreite | mm |
| A2 | Funktionsbreite | 3.5 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 15 Grad |
| A3 | Funktionslänge | mm |
| A3 | Funktionslänge | 70 mm |
| A31 | Ausspannlänge | mm |
| A6 | Bohrungsdurchmesser, min. | 7.2 mm |
| B1 | Kopflänge | mm |
| B1 | Kopflänge | 10.2 mm |
| B3 | Kraglänge | mm |
| B3A | Eingeschriebener Kreis Pos. A | 4.064 mm |
| BLDA | Bildkennung Pos. A | 1 |
| C1A | Schneidkantenhöhe Pos. A | 1.194 mm |
| D1A | Eckenradius Pos. A | 0.05 mm |
| D7 | Gewicht (Masse) | 0.012 kg |
| E1 | Einstellwinkel | Grad |
| E1 | Einstellwinkel | 90 Grad |
| E2 | Einstellwinkelart | |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | -12 Grad |
| F1 | Schneidrichtung | R - rechts |
| F2 | Halterform | A - abgesetzt |
| F3 | Arbeitslage Halter | |
| H21 | Kühlschmierstoffeintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoffaustritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J11 | Normbezeichnung | A06E-STFDR06 |
| J7 | Datenträger | 0 - ohne Datenchip |
| J8 | Bearbeitungsverfahren | - |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0060 |
| C12 | Form | 22 |
| C14 | Ausführung | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C3 | Durchmesser | 6 mm |
| A1 | Schneidkantenlänge | mm |
| C4 | Schafthöhe | 5,65 mm |
| C5 | Schaftbreite | 6 mm |
| E3 | Eckenwinkel | 60 Grad |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung aufgeschraubt, mit Senkbohrung |
| J42 | Bezeichnung Schneidplatte | TDAB06T0005 |
