6MDK315R01
Produktnummer:
IL6MDK315R01
Produktinformationen "6MDK315R01"

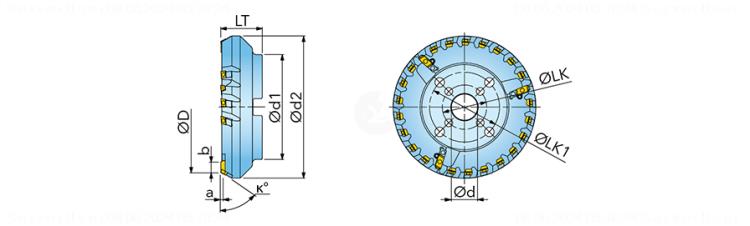

Egalisier-/ Schlichtfräser 6MDK |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3075052 |
| J21 | Identifizierende Bestellnummer | 6MDK315R01 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-88 |
| BLD | Bildkennung | 0 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 315 mm |
| A3 | Körperdurchmesser | 332 mm |
| A4 | Nabendurchmesser | 220 mm |
| B12 | Schnittbreite max. | 15 mm |
| B2 | Schnitttiefe max. | 2 mm |
| B5 | Gesamtlänge | 80 mm |
| BLDA | Bildkennung Pos. A | 0 |
| C11 | Aufnahmetyp, maschinenseitig | SPK - Spindelkopfaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 02 - 02 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0600 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 60 mm |
| D7 | Masse (Gewicht) | 29.7 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 60 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 33 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 33 |
| G13 | Anzahl Schneidplatten Position A | 33 |
| G62 | Lochkreisdurchmesser 1 | 101.6 mm |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte, Pos. A | SPE-33R101 - J |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
