6MDK160R01
Produktnummer:
IL6MDK160R01
Produktinformationen "6MDK160R01"

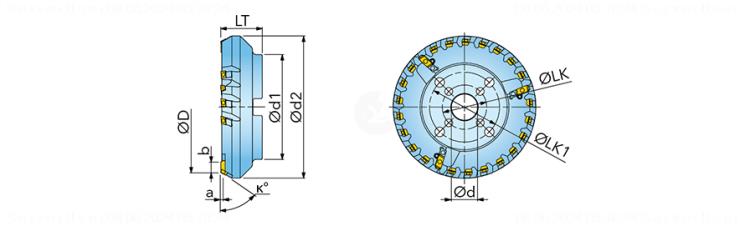

Egalisier-/ Schlichtfräser 6MDK |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3062418 |
J21 | Identifizierende Bestellnummer | 6MDK160R01 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-88 |
BLD | Bildkennung | 0 |
A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 160 mm |
A3 | Körperdurchmesser | 177 mm |
A4 | Nabendurchmesser | 100 mm |
B12 | Schnittbreite max. | 15 mm |
B2 | Schnitttiefe max. | 2 mm |
B5 | Gesamtlänge | 63 mm |
BLDA | Bildkennung Pos. A | 0 |
C11 | Aufnahmetyp, maschinenseitig | SPK - Spindelkopfaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0400 |
C3 | Aufnahmedurchmesser, maschinenseitig | 40 mm |
D7 | Masse (Gewicht) | 6.3 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 60 Grad |
F1 | Schneidrichtung | R - rechts |
F21 | Anzahl wirksamer Schneiden, umfangseitig | 17 |
F22 | Anzahl wirksamer Schneiden, stirnseitig | 17 |
G13 | Anzahl Schneidplatten Position A | 17 |
G62 | Lochkreisdurchmesser 1 | 66.7 mm |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte, Pos. A | SPE-33R101 - J |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
