69871A40HC06SA080-G2
Produktnummer:
IL69871A40HC06SA080-G2
Produktinformationen "69871A40HC06SA080-G2"

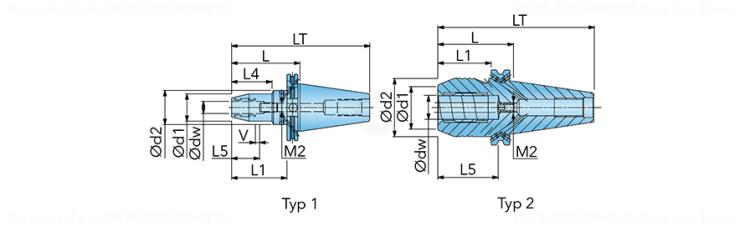

DIN 69871-AD/B40/50 Hydro-Dehnspannfutter |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4580688 |
| J21 | Identifizierende Bestellnummer | 69871A40HC06SA080-G2 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 508013 |
| A1 | Körperdurchmesser | 26 mm |
| A2 | Außendurchmesser 2 | 49.5 mm |
| B1 | Länge Außendurchmesser 1 | 29.5 mm |
| B2 | Länge 2 | 61.5 mm |
| B3 | Kraglänge | 80.5 mm |
| B4 | Gesamtlänge | 148.9 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C12 | Aufnahmeform, maschinenseitig | 17 - 17 |
| C13 | Aufnahmegewindenenngröße, maschinenseitig | M5 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0060 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 6 mm |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 37 mm |
| C82 | Einspannlänge, min. | 27 mm |
| D7 | Masse (Gewicht) | 1.4 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 7 - mit Kühlschmierstoffeintritt, dezentral über Bund und axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
