69871A40FM40SA50
Produktnummer:
IL69871A40FM40SA50
Produktinformationen "69871A40FM40SA50"

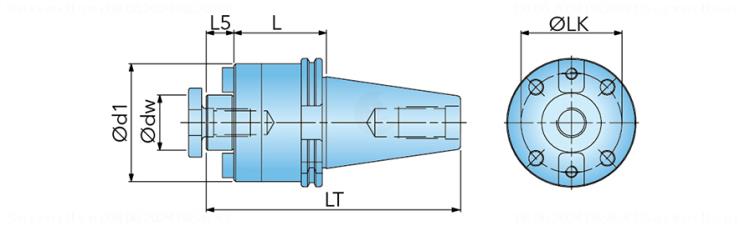

DIN 69871-A40/50 Aufsteckdorne grosser Bund Ø |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4558177 |
| J21 | Identifizierende Bestellnummer | 69871A40FM40SA50 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 508009 |
| A4 | Bunddurchmesser | 89 mm |
| B4 | Gesamtlänge | 50 mm |
| C11 | Aufnahmetyp, maschinenseitig | SKG - Steilkegel |
| C12 | Aufnahmeform, maschinenseitig | 11 |
| C14 | Aufnahmeausführung, maschinenseitig | 9 - Dimensionslose Nenngröße mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0400 |
| C51 | Aufnahmetyp, werkstückseitig | SPK - Spindelkopfaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 01 |
| C54 | Aufnahmeausführung, werkstückseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C55 | Aufnahmeart, werkstückseitig | 0 - Bohrung Richtung Maschine, bzw. Zapfen Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0400 |
| C81 | Einspannlänge, max. bzw. Nenneinspannlänge | 27 mm |
| C82 | Einspannlänge, min. | 27 mm |
| D7 | Masse (Gewicht) | 2.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
