587210015
Produktnummer:
SO00093519
Produktinformationen "587210015"
587210015 |
||
|---|---|---|

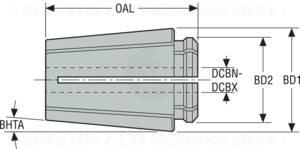

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | 00093519 |
| J22 | Produktbezeichnung | 587210015 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-93 |
| BLD | Bildkennung | 2 |
| A31 | Spanndurchmesser, min., werkstückseitig | 1.5 mm |
| A32 | Spanndurchmesser, max., werkstückseitig | 1.5 mm |
| A4 | Körperdurchmesser | 10.1 mm |
| A5 | Funktionsdurchmesser | 8.4 mm |
| B5 | Gesamtlänge | 20 mm |
| D7 | Gewicht (Masse) | 0.01 kg |
| E1 | Kegelwinkel 1 | 10 Grad |
| C11 | Typ | ZYL - Zylinderaufnahme |
| C51 | Typ | ZYL - Zylinderaufnahme |
| C2 | Größe | 0015 |
| C6 | Größe | 0015 |
| C12 | Form | 01 |
| C52 | Form | 01 |
| C14 | Ausführung | 0, 8 |
| C54 | Ausführung | 0, 8 |
| C15 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C55 | Art | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
